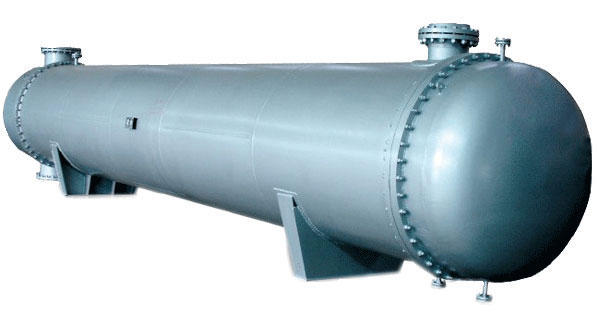

U管热交换器

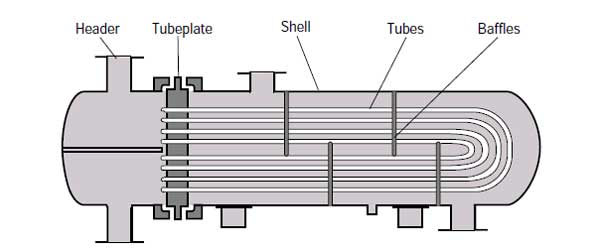

U管热交换器是一种管和壳体热交换器，属于石油和化学设备。这种热交换器以'shape管命名。U管热交换器由一些主要部件组成，如管箱，壳牌和管桥。更重要的是，之后很容易干燥U管热交换器Hydrotest。

U管热交换器优势

• 管桥可以自由膨胀或收缩，并且由于管和壳之间的温差，它们不会产生热应力，这导致了良好的热补偿性能。
• 该结构简单，只有一个管板和密封表面较少，因此价格低。
• 很容易制作U管热交换器清洁和维护，这是因为管桥可以从壳体中抽出。
• 这种热交换器具有光质，适用于具有高温和高压的情况。

U管热交换器设计

与其他类型的热交换器相比，对U管热交换器的最大差异是管桥结构，管直径越长，最小弯曲半径越长。而U管热交换器弯曲半径应不小于热交换器管的外径的两倍。
U管热交换器通常根据ASME代码设计，第VIII部分，第1.该高负荷U管热交换器可以防止在加热或冷却过程中通过容器充气引起的应力损坏。由于管束的一端是浮动，即使在极端热循环下也可以保证热交换器。当热介质是蒸汽时，它是一种理想的设计方法。
ANSON可以根据ASME标准，TEMA和API制造U管热交换器，适用于1,2，或4通过U管热交换器，其他特殊要求也可用。

壳管热交换器的Tema指定

	固定头类型		壳牌类型		后头类型
一种	通道和可拆卸盖板	E.	一个传递贝壳	L.	固定管钟 喜欢'a'静止的头
B.	发动机罩（积分封面）	F	两个传球贝壳 纵向挡板	m	固定管钟 喜欢'B'固定头
C	通道积分 管板和可拆卸盖	G	分裂流量	N	固定管钟 喜欢'C'固定头
N	通道积分 带有管柜和可拆卸的盖子	H	双重分裂流量	P.	外面包装浮头
D.	特殊高压闭合	j	划分流量	S.	浮头 带备用设备（start_ring）
		K.	水壶型再沸器	T.	拉动浮头
		X	横流	你	U管束
				W.	包装浮管板 用灯笼戒指

订购信息：

---

• 请注明您需要的类型或标准，ASME标准或TEMA类型。如果您想要一个Tema型热交换器，请根据上述Tema指定表，如Tema类型BEM指定类型。
• 请注明所需的材料，我们提供钢材，不锈钢到铜合金的材料。还提供其他材料选项。
• 请指定所需的大小。像1,2,4或6通道和壳体直径，或你认为的其他重要尺寸

如果您有任何疑问，请随意联系我们。
