浮动头热交换器
最佳浮动头换热器出售
浮动头换热器是最常用的热交换器之一。如图所示,在这种设计中,管板的一端固定到壳体上,而另一端可以在壳体内自由“浮动”。通常,壳体和管束都没有膨胀,当两个介质的温度差大时,壳和管束之间没有产生热应力。此外,随着管束绝对被除去,易于检查和机械地清洁热交换器。浮动头热交换器广泛用于壳管和管束之间的温度高的服务,或像石油炼油厂一样。具有高可靠性和广泛适应性,浮动头热交换器在长期使用过程中积累了丰富的经验,并不断推动其发展。到目前为止,在各种热交换器中,浮动头热交换器仍处于领先位置。
浮动头换热器设计

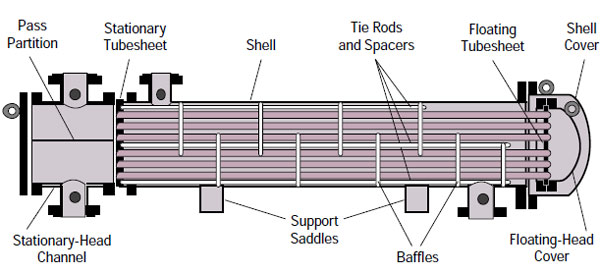

根据不同的要求,浮动头部热交换器上的浮头可以设计成各种类型,除了考虑管束可以在装置内自由移动,我们还必须采取维护,安装和清洁的便利性对于热交换器。通常,有四种基本类型的浮头换热器 - 外包装填料箱(Tema P.),外部包装灯笼环(Tema W.),带背衬装置的浮头(Tema S.),拉动(Tema T.)设计。
ANSON可以制造各种浮动头部换热器,根据TEMA,API660和JISB8249。其他特殊要求也可用。

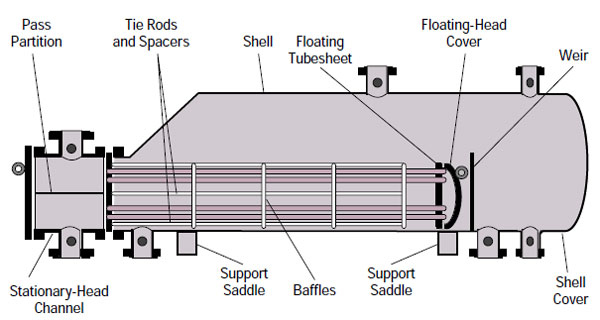

通过浮动头热交换器(Tema T)
通过浮动头热交换器(Tema)
固定头类型 | 壳牌类型 | 后头类型 | |||
一种 | 通道和可拆卸盖板 |
E. | 一个传递贝壳 |
L. | 固定管钟 喜欢'a'静止的头 |
B. | 发动机罩(积分封面) |
F | 两个传球贝壳 纵向挡板 |
m | 固定管钟 喜欢'B'固定头 |
C | 通道积分 管板和可拆卸盖 |
G | 分裂流量 |
N | 固定管钟 喜欢'C'固定头 |
N | 通道积分 带有管柜和可拆卸的盖子 |
H | 双重分裂流量 |
P. | 外面包装浮头 |
D. | 特殊高压闭合 |
j | 划分流量 |
S. | 浮头 带备用设备(start_ring) |
K. | 水壶型再沸器 |
T. | 拉动浮头 |
||
X | 横流 |
你 | U管束 |
||
W. | 包装浮管板 用灯笼戒指 |
||||
浮动头换热器优点
- 管束可以拉出以设施清洁管蛋白剂和贝壳旁。
- 两种培养基之间的温差不受限制。
- 热交换器可以在高温和高压下操作,平均温度小于或等于450℃,压力小于或等于6.4MPa。
- 这种热交换器适用于严重的缩放场合。
- 这种热交换器适用于易腐蚀的场合。
