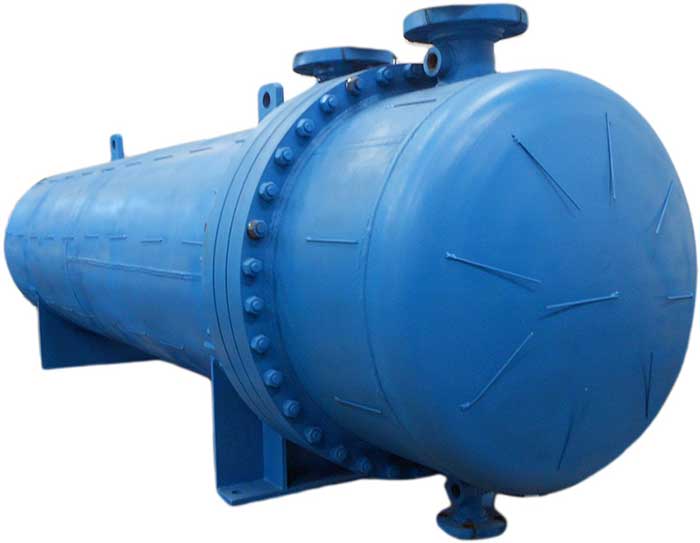

固定管板式换热器
固定管板换热器设计
- 固定管板换热器的管板两端通过焊接与壳体连接固定,这种换热器的结构简单。
- 固定管板换热器结构紧凑,在相同的壳径下具有最多的排风筒。
- 在带挡板的壳侧流动中,旁路最小,且管侧可分为任意数量的流道。
- 当膨胀差较大时,应设置伸缩缝,以减少管侧与壳侧温差引起的热应力。

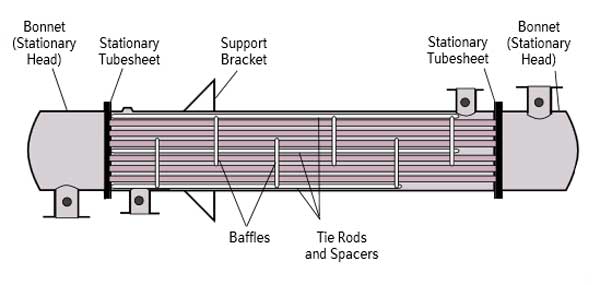

固定管板换热器结构
固定管板换热器清洗
固定管板换热器的清洗是换热器生产过程中最重要的环节之一。两个管板由换热器管支撑,管板薄,成本低,还可以清洗每根管的内部。但用机械方法清洗外壳比较困难,所以这种换热器可适用于不易结垢和清洁的流体。固定管板换热器TEMA
下表说明了TEMA型固定管板换热器的各种结构,包括固定封头类型、壳体类型和后封头类型。例如,一个AEL固定管板换热器可能有一个可移动的通道盖,一次壳,固定管板。固定头类型 | 壳类型 | 后缸盖类型 | |||
一个 | 通道和可拆卸盖 |
E | 通过一个壳 |
l | 固定管板 比如“A”静止的头部 |
B | 阀盖(积分封面) |
F | 两个通过壳 与纵向挡板 |
米 | 固定管板 像‘B’静止头部 |
C | 频道积分与 管板和可拆卸盖 |
G | 分流 |
N | 固定管板 像‘C’静止头部 |
N | 频道积分 带管板和可拆卸盖 |
H | 双分流 |
P | 外填料浮头 |
D | 特殊高压闭合 |
J | 分流 |
年代 | 浮动的头 有备份装置(split_ring) |
K | 釜式再沸器 |
T | 通过浮头 |
||
X | 横向流 |
U | u形管包 |
||
W | 填充浮式管板 用套环 |
||||
固定管板换热器
- 固定管板换热器更适合媒体温差不大,或壳程的温度高,但压力很低,也可用于不容易规模条件用干净的媒体或条件,可以在壳侧化学清洗。
- 固定管板换热器施工简单,制造成本低,管通清洗过程容易,规格范围广,在工程中得到广泛应用
- 壳侧清洗困难,对于较脏或腐蚀性介质,不应采用固定管板换热器。
订购信息:
- 请说明您需要的类型或标准,ASME标准或TEMA类型。如果您需要TEMA类型的换热器,请根据上述TEMA名称表指定类型,如TEMA类型BEM。
- 请指定您需要的材料,我们提供的材料从钢,不锈钢到铜合金。其他材料也可选择。
- 请指定您需要的尺寸。比如1 2 4或6通道和壳直径,或者其他你认为重要的尺寸。
